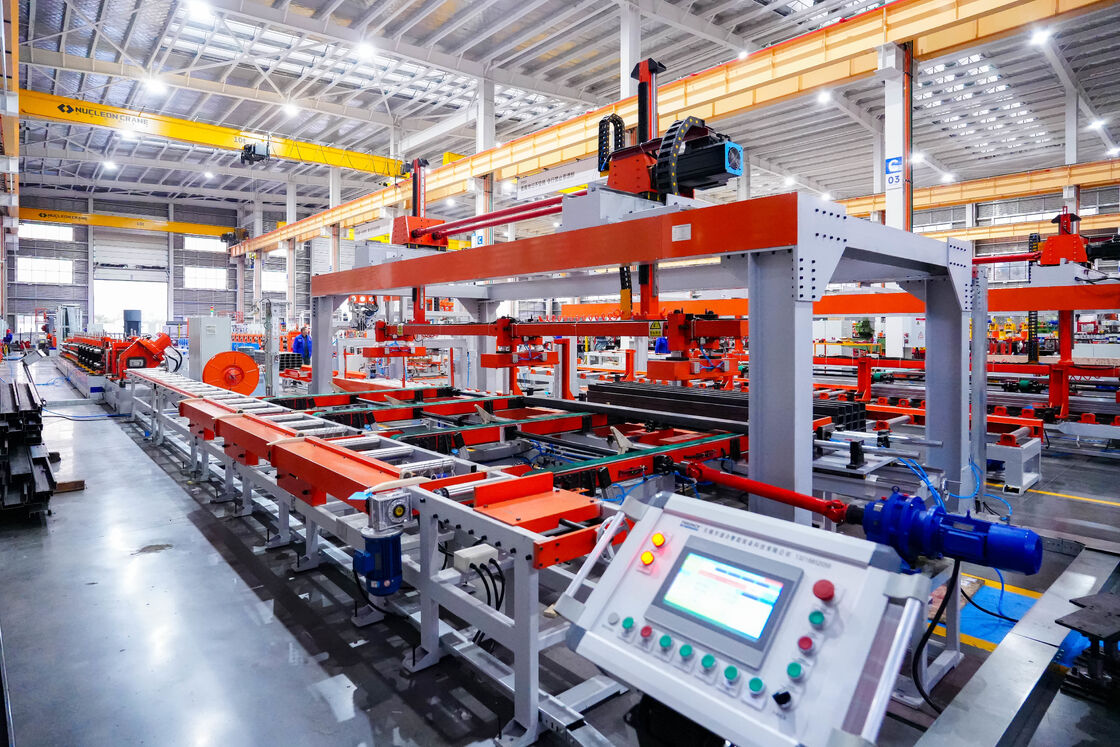

La macchina per la formatura di profili a C ad alta velocità è una linea di produzione automatica integrata che integra svolgimento, raddrizzatura, formatura a rulli, punzonatura/taglio automatico e scarico del prodotto finito. È appositamente progettata per la produzione ad alta efficienza di profili a C negli edifici con struttura in acciaio, supporti fotovoltaici e altri campi, con tre vantaggi principali di "alta velocità, alta precisione e alta stabilità", adatta per la formatura continua di lamiere con spessore da 0,8 mm a 4,0 mm.Svolgimento e controllo della tensioneSvolgitore idraulico/elettrico (capacità 5-15 tonnellate) con svolgimento automatico. Il sistema di controllo della tensione previene la deviazione del nastro e garantisce un'alimentazione stabile.

Raddrizzatura e guidaL'unità di raddrizzatura a rulli multipli elimina la deformazione della lamiera; i dispositivi di guida laterale garantiscono un posizionamento preciso per una formatura stabile.
Alimentazione servoassistita e pre-punzonatura (opzionale)Sistema di alimentazione servo-driven con unità di punzonatura idraulica sincrona, in grado di processare fori di montaggio, fori per cablaggi e fori personalizzati.
Formatura a rulli multi-stazione18-24 gruppi di stazioni di formatura ad alta precisione. I rulli sono realizzati in acciaio per cuscinetti GCr15 o acciaio per utensili D2, temprati a HRC 58-62, formando gradualmente il nastro in sezioni standard a C con distribuzione uniforme dello stress e piccolo ritorno elastico.
Taglio volante ad alta velocità / Taglio idraulicoSistema di taglio volante ad alta velocità con precisione di taglio ±0,5-1,0 mm, supporta la produzione continua non-stop.
Scarico del prodotto finitoTavolo di trasporto e impilamento automatico per profili a C formati, supporta il cambio con un tasto di lunghezza e specifiche.

PersonalizzatoPersonalizzato

Cina	Cina	Spessore del nastro laminato	1,5-3,0 mm
Larghezza del nastro laminato	100-400 mm	Diametro esterno della bobina di nastro d'acciaio laminato	da 1300 mm a 1800 mm
Peso massimo della bobina di nastro d'acciaio laminato	6 tonnellate	Lunghezza massima del prodotto finito lavorabile	1m-12m
Errore di rettilineità del pezzo laminato	≤±1 mm/6000 mm
